Identificando la necesidad de ajuste de eje en la biseladora
Identificando la necesidad de ajuste de eje en la biseladora
1 - Haga una raya en un lente de test plano (X83A15) - Fig. A
2 - Corte un Pad en dos - Fig. B
3 - Pegue las dos mitades de PAD a efectos de dejar visible las rayas que marcan el eje (2)
4 - Mirando por el la face trasera del lente, bloquear manualmente superponiendo el eje (1) grabado en el lente (2) con la rañura del bloque plástico - Fig. E -
5 - Monte el lente bloqueado en la biseladora
6 - Llame el cuadrado de 40 mm del código de barras K39
- Realice un ciclo acabado
- Observe, mirando la face trasera del lente, y asegúrese que la posición del eje (1) grabado en el lente sigue alineada con la ranura del bloque plástico. Después, mirando la face delantera (lado del bloque), la posición del eje (1) grabado en el lente

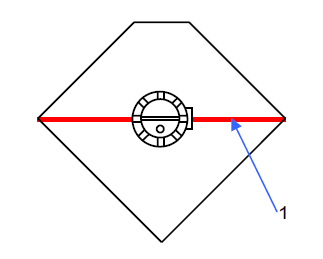

Caso N°1: El eje grabado pasa por los dos ángulos del cuadrado
Conclusión:
- No se observa problema, eje alineado.

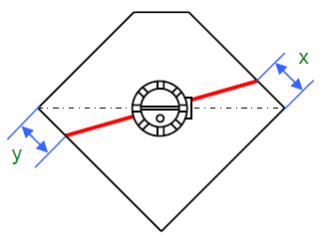

Caso N° 2: El eje grabado no pasa por los ángulos del cuadrado
Conclusión:
- Necesario ajuste de eje en la biseladora. Verificar e procedimiento de ajuste de eje en la biseladora en el manual de mantenimiento.

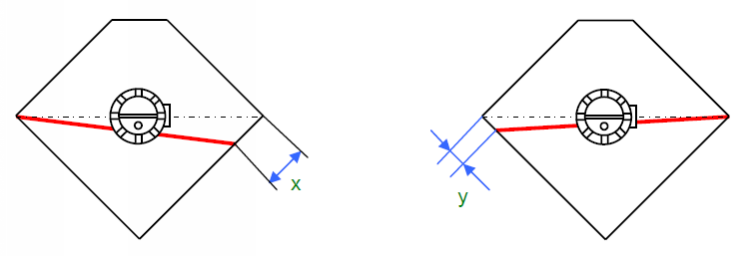

Caso N°3: El eje grabado pasa por uno solo ángulo del cuadrado.
Conclusión:
- Lente mal bloqueado
- Pegatina deslizada
- Recomendable repetir el proceso con un nuevo lente alineando con mucho cuidado el eje y la ranura del bloque en el bloqueo manual.
