Ajuste de la Posición del Bisel

Princípio

Este ajuste le permite obtener una posición de bisel conforme. También afecta a la calidad de pulido en el bisel.

Recordatórios

Control y ajuste las condiciones para la posición del bisel y bisel pulido:

1. Después de un cambio de muela de acabado


1. Después de un cambio de muela de pulido


1. Después de la calibración de las muelas,


1. Después de la calibración de los palpadores


1. Si los biseles se desplazan de forma sistemática


1. Si las dos caras de los biseles no tienen la misma calidad de pulido


Requisitos Previos

1. + lente positiva Orma 3D


1. Posiblock y 22 mm Accesorios


1. lupa plegable, ref .: CFL000


1. códigos de barras “45 mm” círculo

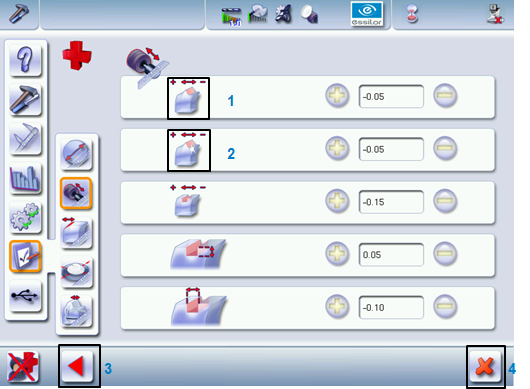

Para acceder a la pantalla:

1. posición de bisel

2. posición de bisel pulido

3. Regresar a la pantalla de trabajo bordeadora (datos de back-up)

5. Cancelar la última modificación

Procedimiento: cómo ajustar la posición de bisel

1. Analiza los códigos de barras “45 mm de círculo” en la pantalla inicial.

> La forma se muestra en el área de trabajo.

2. Seleccione el material de la lente y preparar su biselado en:

1. Acabado de bisel


1. Modificado para requisitos particulares distribuido en el 50%


1. Sin perforación, el pulido o biselado.


5. Oprima para iniciar el ciclo.

6. Una vez finalizado el ciclo, quite el objetivo y compruebe la distribución del bisel

Si la dimensión de bisel Z no coincide:

1. Acceder a la pantalla ranura y posición de bisel.

2. Ajustar la posición del acabado.

Para comprobar la posición del bisel, Es necesario medir su posición usando una lupa. Para esto, posicione la lupa en el borde de la lente para medir la distancia entre el punto central del bisel y el borde de la lente.

Si el bisel no se distribuye a exactamente el 50%, entonces es necesario ajustar la posición de bisel (dimensión Z).

3. Volver a cambiar el valor de corrección de la posición de bisel en los campos "bisel de acabado /pulido”.

Bisel de acabado	Oprima para mover el bisel de acabado/pulido hacia la cara frontal de la lente
Bisel de Pulido	Oprima para mover el bisel de abcabado/pulido hacia la cara posterior de la lente.

La calidad del pulido de bisel está directamente relacionada con el ajuste de la posición de bisel

El bisel con brillo en sus dos lados indica un bisel correctamente posicionado.

Ajuste correctamente la posición de bisel y la posición de bisel pulido en el caso de un defecto en la calidad de pulido

Es mas seguro se cambiar los dos ajustes (bisel de acabado y pulido) siempre con el mismo valor para evitar desposicionamiento entre las piedras de acabado/pulido
